RK3588/RK3576 新底板 BSP 点亮清单：从上电到系统跑起来

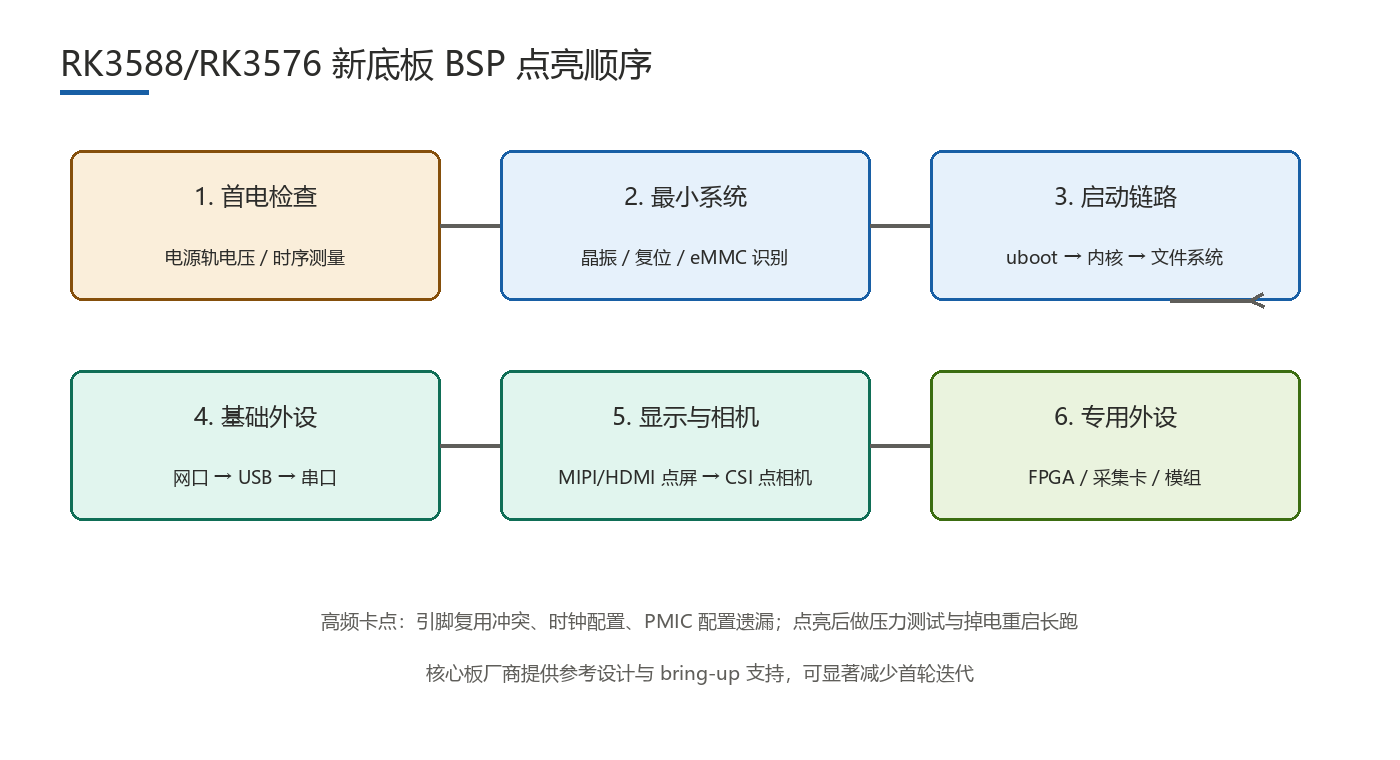

RK3588/RK3576 新底板 BSP 点亮遵循一条有序路径：首电先测电源轨与最小系统，再按 uboot、内核、设备树的顺序 bring-up，外设从存储、网口、USB、显示、相机到专用外设逐项点亮。「一次只改一个变量」是贯穿整个流程的核心原则。
新底板首次上电是项目里风险最集中的时刻：电源设计错误、焊接短路、时钟异常都可能在这一刻暴露。有序的首电流程能把风险拆散，让每个问题都被限定在刚完成的那一步之内，而不是面对一团乱麻无从下手。
新底板首次上电前要做哪些准备？
首电流程是：不插核心板，先用可调电源给底板供电，逐路测量各电源轨的电压幅度与上电时序，确认与核心板要求一致；再检查关键时钟与复位信号的波形；然后才插入核心板，观察 PMIC、晶振、eMMC 这些最小系统电路的状态。工具上，万用表与示波器是底线，USB 转 TTL 串口线提前备好——串口是点亮全程的眼睛；参考底板原理图、引脚复用表、PMIC 配置说明开工前通读一遍，并维护一份点亮记录表：每个外设的状态、改动点、验证结论，多人协作或回头排查时就是团队的记忆。
uboot、内核、设备树按什么顺序 bring-up？
原则是一次只改一个变量，让每个阶段都可见：
- uboot 阶段：串口有输出是首个里程碑。DDR 训练参数由核心板保障，底板问题通常表现为串口无输出或时序异常，先让 uboot 稳定进入 loader 命令行。
- 内核阶段：用核心板默认设备树（或只做少量改动）先把内核启动到 console，不要一上来就把所有外设配齐。
- 设备树阶段：按外设清单逐项打开，每开一个验证一次，dmesg 与节点状态是主要依据。
阶段推进的节奏也有讲究：串口无输出时不要急着怀疑核心板，先回退到「只测电源」的状态逐项排除；内核阶段遇到 panic，保留完整启动日志再定位，比凭记忆重试有效得多。点亮记录表在此时开始发挥价值——每个外设的改动点与验证结论都留痕，改版底板复现问题时不必从零开始。
外设点亮的优先级怎么排？
顺序背后是依赖关系：网口是调试生命线，越早点亮越省时间；显示与相机调试周期长，放在基础设施稳定之后。
- 存储（eMMC）：系统能启动、能读写，一切验证的前提。
- 网口：有了网络才能远程抓 log、tftp 加载内核，调试效率成倍提升。
- USB：HOST 与 OTG 分别验证，也是 ADB 调试通道。
- 显示：先点亮一路主显示，再扩展多路与触控。
- 相机：涉及 MIPI 配置与 sensor 驱动，工作量占大头，单独排期。
- 专用外设：CAN、RS485、SPI 设备等，按业务优先级排。
BSP 点亮有哪些高频卡点？
| 卡点 | 典型现象 | 排查思路 |
|---|---|---|
| 时钟配置 | 外设不报错但「安静地不工作」 | 示波器确认时钟是否真实存在 |
| 引脚复用冲突 | 外设行为异常、功能互相干扰 | 对照引脚复用表逐项核对 pinctrl |
| PMIC 配置遗漏 | 外设直接没电、使能失败 | 点亮前逐路量电源轨与使能脚 |
| I2C 问题 | 器件探测不到、读写失败 | i2cdetect 先扫总线，查上拉与地址冲突 |
除技术卡点外，还有几类消耗时间的流程问题：改版不记录导致问题在新版复现时无人记得结论；显示与相机并行点亮互相干扰；跳过 SDK 文档靠猜配置外设。这些消耗的工期往往超过技术难点本身。
点亮之后怎么做稳定性验证？
「能跑起来」和「能交付」之间还差一整段验证：CPU/NPU 满载压力测试观察降频与温度；掉电重启循环验证文件系统与上电时序的健壮性；72 小时以上长跑观察内存泄漏与进程异常；高低温范围以产品规格为准。验证流程建议脚本化，配合温度、电压记录输出报告，一套可复跑的验证环境比一次性的手工测试可靠得多——很多在客户现场才暴露的问题，长跑环境里就能提前抓到。另外，核心板厂商的参考设计与 FAE 支持能显著缩短排障时间——新底板设计阶段就请厂商参与原理图评审，是性价比很高的一步。
常见问题
- Q1：新底板首电应该先测什么？不插核心板，先用可调电源逐路测量电源轨电压与上电时序，确认与核心板要求一致，再查时钟与复位波形，最后才插入核心板。
- Q2：串口没有输出先查哪里？依次确认电源轨与复位、晶振起振、串口引脚复用与电平匹配；DDR 训练由核心板保障，底板问题多出在供电与时序环节。
- Q3：外设为什么按存储、网口、USB、显示、相机的顺序点亮？依赖关系决定顺序：存储是系统启动前提，网口是远程调试生命线，相机工作量最大，放在基础设施稳定之后单独排期。
总结：新底板 BSP 点亮的关键不是技巧而是秩序——首电测电源、启动分层验证、外设按依赖排序、点亮后补齐稳定性验证。把每一步结论记录成表，配合核心板厂商的参考设计支持，项目周期能压缩一大截。
